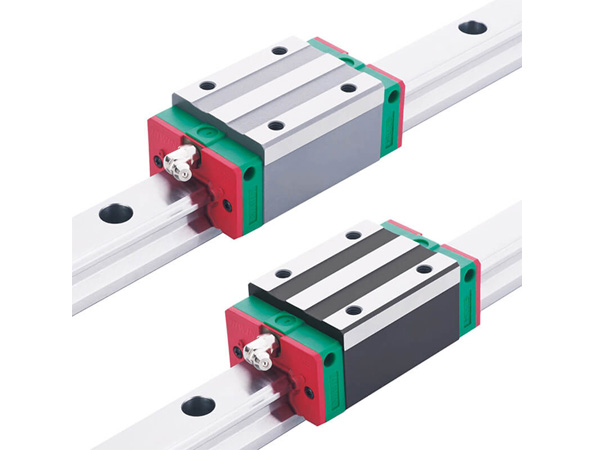

HG 系列 滾珠式線性滑軌

特徵 HG系列線性滑軌,為四列式單圓弧牙型接觸線性滑軌,同時整合最佳化結構設計之重負荷精密線性滑軌,相較於其他之線性滑軌提昇了負荷與剛性能力;具備四方向等負載特色、及自動調心的功能,可吸收安裝面的裝配誤差,得到高精度的訴求。高速度、高負荷、高剛性與高精度化概念已成為未來全世界工業產品發展的趨勢,HG系列線性滑軌,即為基於此理念開發之產品。
咨询热线:021-59158968

产品介绍

特徵

HG系列線性滑軌,為四列式單圓弧牙型接觸線性滑軌,同時整合最佳化結構設計之重負荷精密線性滑軌,相較於其他之線性滑軌提昇了負荷與剛性能力;具備四方向等負載特色、及自動調心的功能,可吸收安裝面的裝配誤差,得到高精度的訴求。高速度、高負荷、高剛性與高精度化概念已成為未來全世界工業產品發展的趨勢,HG系列線性滑軌,即為基於此理念開發之產品。

應用

機械加工中心、射出機、工具機、沖床、精密加工機、自動化裝置、重型切削機床、運輸設備、大理石切割機、量測儀器、磨床

產品規格說明

HG系列分為非互換性及互換性型兩種線性滑軌,兩者規格尺寸相同,主要差異點在於互換性型之滑塊、滑軌可單出互換使用,較便利,但其組合精度無法達到非互換性型之超高精度,不過由於HIWIN在製造上有良好的尺寸控制及嚴格的品質要求,互換性型之組合精度目前已達到一定的水準,對不需配對安裝線性滑軌的客戶而言,是一項很好的選擇。線性滑軌的產品規格型號主要標明線性滑軌尺寸、型式、精度等級、預壓等規格要求,以利訂貨時雙方對產品的確認。

(1) 非互換性線性滑軌產品型號


(2) 互換性線性滑軌產品型號

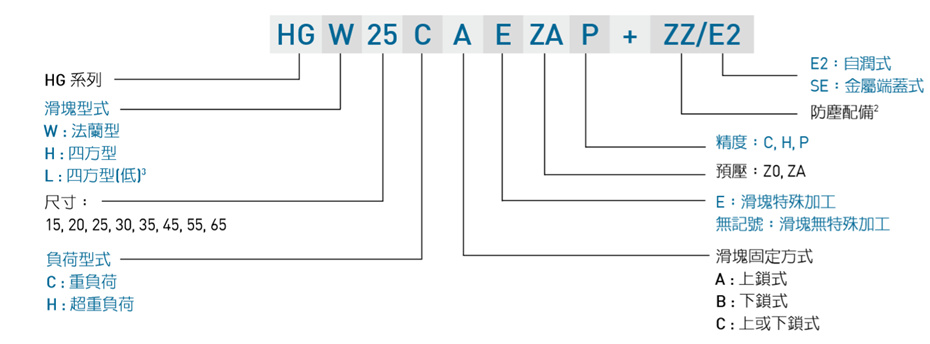

互換型滑塊產品型號

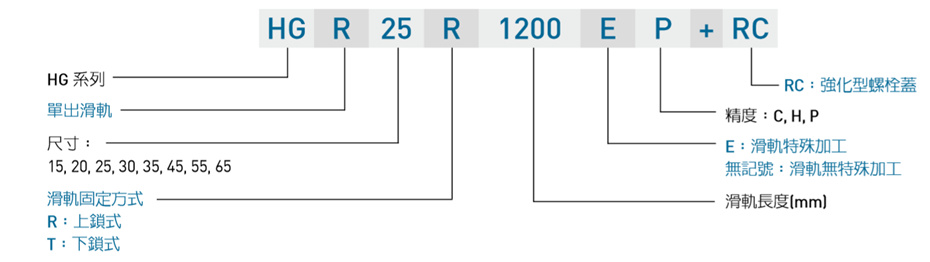

互換型滑軌產品型號
