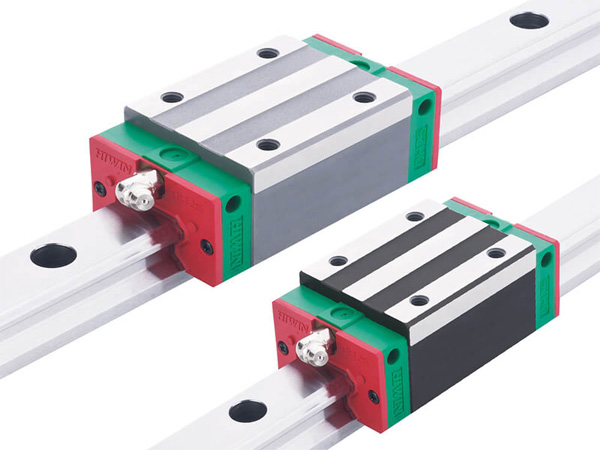

QH 系列 靜音式重負荷型線性滑軌

特徵 低噪音設計 利用同步聯結器可使滾珠均勻等間隔的排列,滾珠與滾珠間的相互撞擊金屬聲消失,尖銳的高頻聲音強度有效降低。總和的噪音強度與舊有系列比較在各個速度域有效降低約7.7分貝。 自潤設計無須添油 專利的同步聯結器在中間的間隔部設計有儲油的空間,可供給鋼珠在運行時潤滑之需要,且在經過方向迴轉部時,能夠將潤滑油均勻的補充於儲油空間內,繼續均勻潤滑鋼珠,所以補充潤滑油的頻率可有效的減少。經過測試,在出廠前添加高性能的鋰皂基油脂,在0.2倍的動額定負荷下,可持續使用超過2500公里而不產生疲勞破壞。所以在出廠時即添加高性能的潤滑油脂,在一般正常使用下無需進行維護,即可確保其壽命年限。
咨询热线:021-59158968

产品介绍

特徵

低噪音設計 利用同步聯結器可使滾珠均勻等間隔的排列,滾珠與滾珠間的相互撞擊金屬聲消失,尖銳的高頻聲音強度有效降低。總和的噪音強度與舊有系列比較在各個速度域有效降低約7.7分貝。


自潤設計無須添油 專利的同步聯結器在中間的間隔部設計有儲油的空間,可供給鋼珠在運行時潤滑之需要,且在經過方向迴轉部時,能夠將潤滑油均勻的補充於儲油空間內,繼續均勻潤滑鋼珠,所以補充潤滑油的頻率可有效的減少。經過測試,在出廠前添加高性能的鋰皂基油脂,在0.2倍的動額定負荷下,可持續使用超過2500公里而不產生疲勞破壞。所以在出廠時即添加高性能的潤滑油脂,在一般正常使用下無需進行維護,即可確保其壽命年限。


提升運動平順度 傳統不具同步聯結器之線性滑軌,開始運行時,負荷側的鋼珠會先運動,再推擠方向迴轉部與無負荷側內的鋼珠,造成連鎖的來回碰撞,使得摩擦阻力變動起伏劇烈。而採用SynchMotion TM技術的Q1 Type線性滑軌由於具有同步聯結器,將同一循環內的所有鋼珠串聯在一起,所以當滑塊開始運動時,所有鋼珠幾乎同時啟動,且鋼珠間並無來回的碰撞,在保持一定的運動慣性下,摩擦阻力的變動幅度能有效的減少。


高速設計 同步聯結器的間隔部設計可使滾珠與滾珠之間的相互摩擦消失,且HIWIN之專利設計使得滾珠與同步聯結器之間為環形線接觸,可減少兩者間的接觸面積,進而有效降低摩擦阻力,使得SynchMotion TM靜音式線性滑軌具有卓越的高速性能。


應用

適用於高速、靜音與低發塵需求的電子產業。

QH系列產品規格說明

QH系列分為非互換性及互換性兩種線性滑軌,兩者規格尺寸相同,主要差異點在於互換性型之滑塊、滑軌可單出互換使用,較便利,但其組合精度無法達到非互換型所擁有的超高精度等級。不過由於HIWIN在製造上有良好的尺寸控制及嚴格的品質要求,互換性型之組合精度已達到一定的水準,對不需配對安裝線性滑軌的客戶而言,是一項很好的選擇。QH系列與HG系列滑軌共用,客戶無需為了選用靜音式產品而重新設計安裝尺寸,如此更加提升了QH系列的應用性與可互換性。

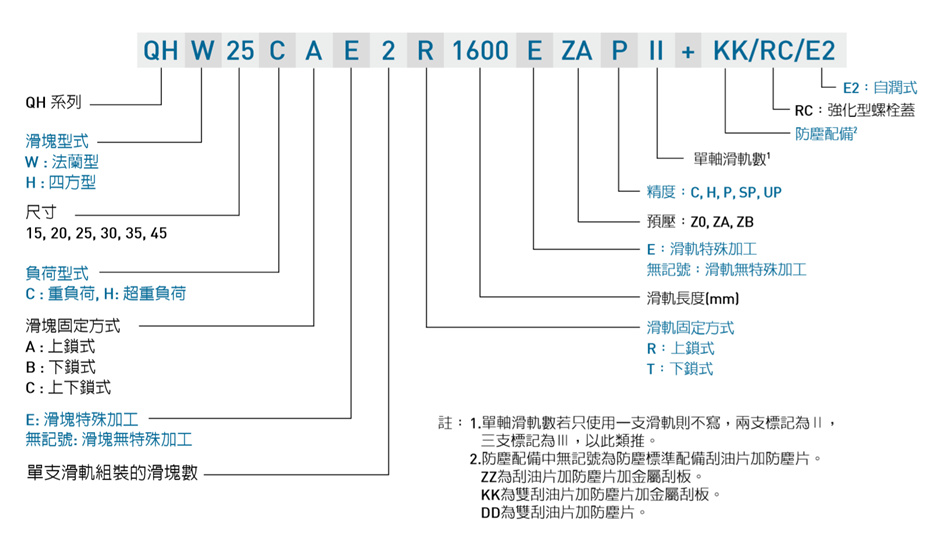

(1) 非互換性線性滑軌產品型號


(2) 互換性線性滑軌產品型號

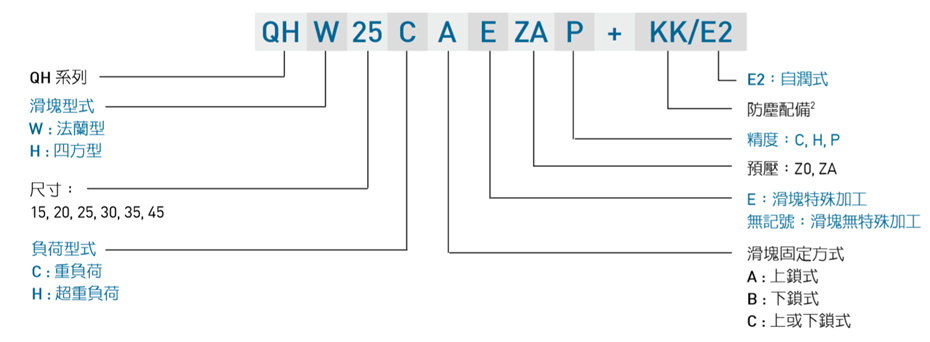

互換型滑塊產品型號

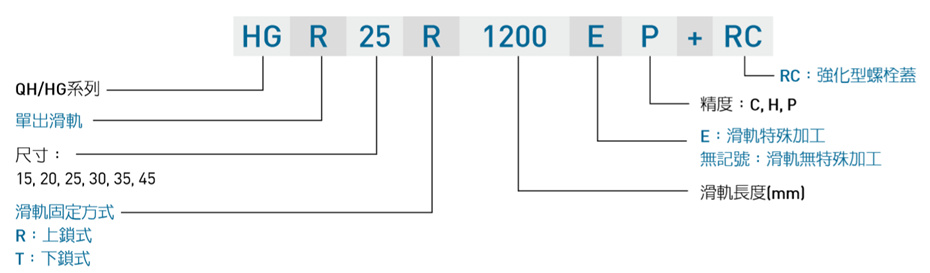

互換型滑軌產品型號(與HG系列共用)
